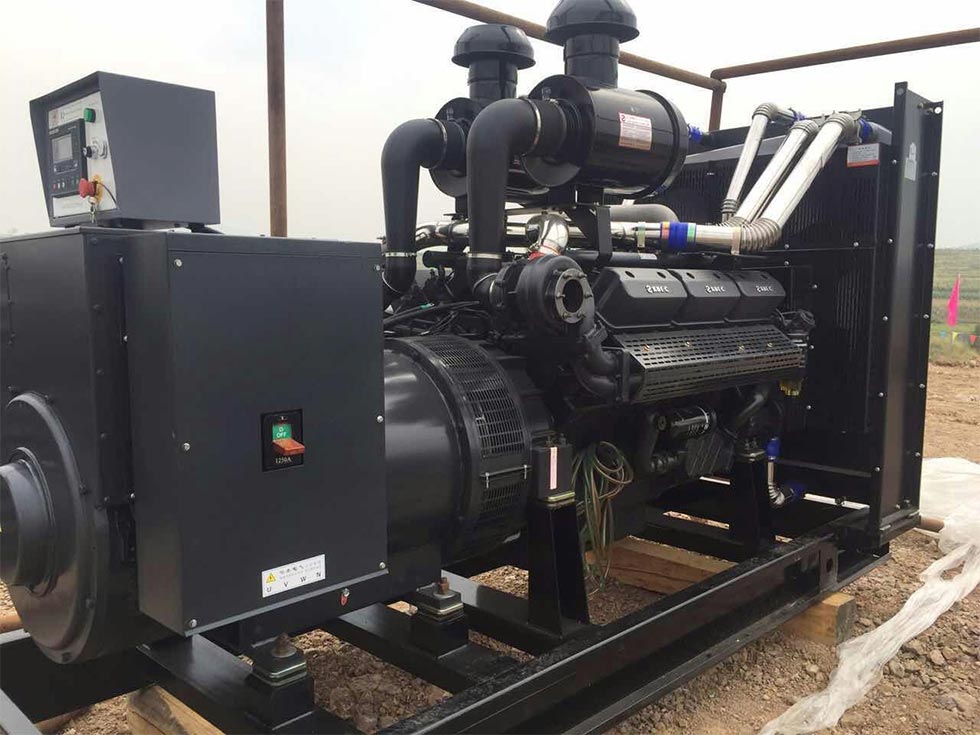

Grupo gerador de 500kW

O grupo gerador de 500kW da Kecheng é fabricado na China. O núcleo da unidade adota motor Chongqing Cummins e Lille Gerador sem escova Semir, combinado com o sistema de controle de partida automática, alcançando alta confiabilidade e rapidez resposta. A fonte de alimentação é iniciada automaticamente dentro de 15 segundos após o corte da fonte de alimentação principal e a potência em espera é de até 500 kW. Este produto adota design de conteinerização integrado, estrutura compacta, fácil de mover e instalar e atende aos padrões nacionais e internacionais relevantes. Possui baixo consumo de combustível durante operação e desempenho estável, tornando-o particularmente adequado para locais com requisitos extremamente elevados de continuidade do fornecimento de energia, como hospitais, data centers, parques industriais e suporte a grandes eventos.

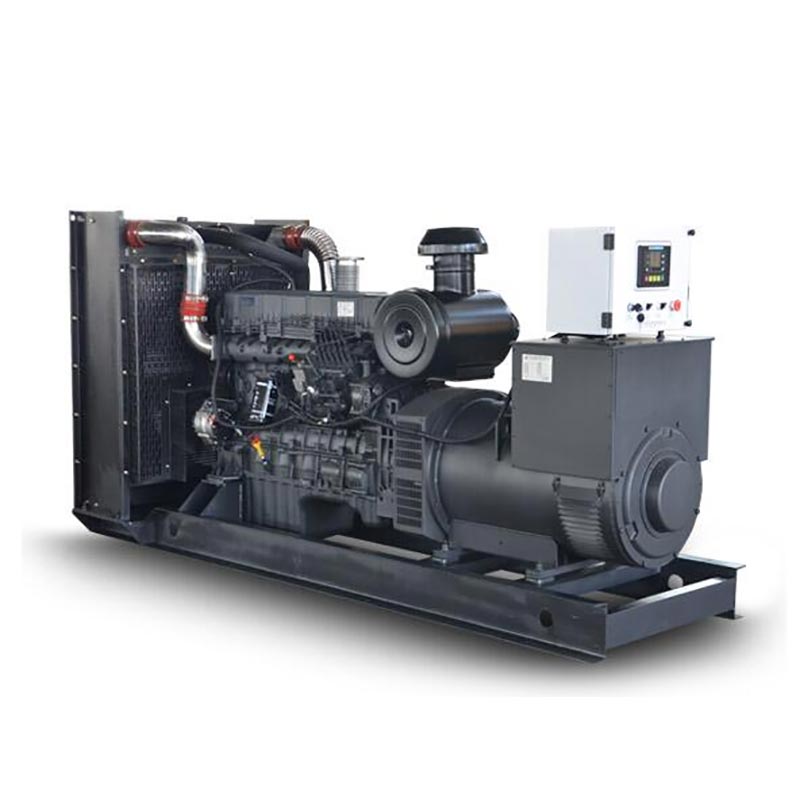

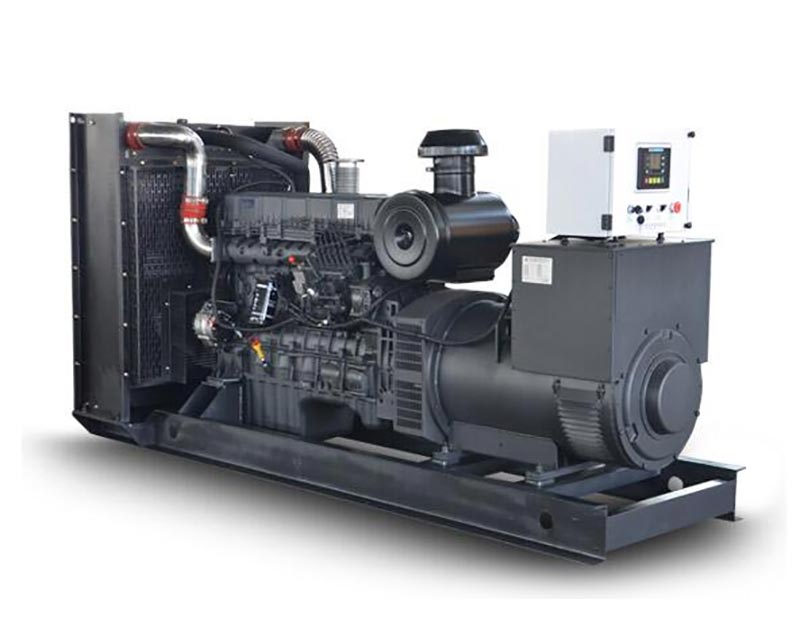

Desenho de aparência do grupo gerador Kecheng 500kW

Vantagem central

Análise do desempenho do motor Cummins

Como núcleo de potência da unidade, o motor Chongqing Cummins KTA19-G8 adota layout em linha de 6 cilindros, diâmetro do cilindro × curso 159 mm × 159 mm, deslocamento 18,9 L e atinge 575 kW de potência de reserva por meio de intercooler turboalimentado tecnologia. Seu sistema de injeção direta de combustível PT, em combinação com um regulador eletrônico, reduz o consumo de combustível consumo até 206g/kw·h (75% de carga), o que é 8% inferior ao de modelos semelhantes. O projeto de O bloco de cilindros em liga de ferro fundido de alta resistência e o virabrequim integral em aço forjado garantem que a revisão geral O intervalo excede 20.000 horas e é adequado para uma ampla faixa de temperatura de -20°C a 40°C.

Destaques técnicos dos geradores Leroy Somer

O gerador sem escova Lillesemma (classe de proteção IP23, classe de isolamento H) adota regulação automática de tensão AVR sistema, taxa de ajuste de tensão em estado estacionário ≤±1%, tempo de recuperação de tensão transitória <3 segundos, para garantir segurança operação de cargas sensíveis, como equipamentos médicos e instrumentos de precisão. O gerador está equipado com um Sistema de excitação de ímã permanente PMG, que mantém a saída estável mesmo quando a rede elétrica flutua. O o coeficiente harmônico telefônico THF é inferior a 2%, atendendo aos rigorosos requisitos de qualidade de energia de estações base de comunicação, etc.

Sistema inteligente de partida automática

O grupo gerador a diesel de 500kW está equipado com um sistema de controle numérico de cristal líquido chinês LCD, suporta ATS comutação dupla da fonte de alimentação e possui detecção de subtensão da rede elétrica (tempo de resposta <0,5 segundos), três vezes lógica de novas tentativas de inicialização e autodiagnóstico de falhas. O sistema de partida de 24V DC, em combinação com a camisa de água aquecedor, atinge uma taxa de sucesso inicial de 99% em um ambiente de -15 ℃. O módulo de monitoramento remoto pode carregar 16 Parâmetros operacionais como tensão, frequência e pressão de óleo em tempo real e suportam acesso a dados entre APP móvel e PC.

Parâmetro Técnico

Recursos do gerador

Destaques do projeto estrutural

• Layout modular: O motor, o gerador e o sistema de controle são conectados de forma flexível através de almofadas de absorção de choque para reduzir a transmissão de vibração (amplitude ≤0,3 mm) e prolongar a vida útil do equipamento.

- Otimização de baixo ruído: Utilizando uma capa de isolamento acústico de dupla camada (camada interna de algodão absorvente de som + camada externa de chapa de aço), combinado com um silenciador composto de impedância, o ruído pode ser reduzido para 75dB (um módulo de caixa à prova de som é necessário como opção).

-Conveniência de manutenção: O filtro de óleo do motor, o filtro de combustível e outras peças vulneráveis ​​são organizados centralmente. A manutenção diária não requer desmontagem de componentes periféricos, economizando 50% do tempo de manutenção.

Adaptabilidade ambiental

A unidade passou no teste de molde GB/T 2423.16 (grau ≤2) e no teste de resistência sísmica (aceleração horizontal 0,2g), e pode operar por um longo período em um ambiente com altitude ≤1000m e umidade relativa ≤90% (sem condensação). O sistema de combustível é compatível com diesel 0# (verão) e diesel -10# (inverno) e está equipado com um separador óleo-água (com precisão de filtração de 10 μm) para garantir confiabilidade em áreas com combustível com alto teor de enxofre conteúdo.

Método de uso

Verificando o processo antes de iniciar

• Sistema de combustível: Verifique se o nível de combustível no tanque de combustível é ≥30%, abra a válvula de combustível e expulse todo o ar do tubulação (pressione a bomba de combustível manualmente até que a resistência aumente). - Sistema elétrico: Tensão da bateria ≥24V, o painel de controle exibe o estado "standby" e o botão de parada de emergência é redefinido. - Inspeção mecânica: O o nível do óleo deve estar entre a marca H/L na vareta, o nível do líquido refrigerante deve atingir dois terços da expansão tanque, e a tensão da correia do ventilador deve ser tal que a deflexão da prensa seja de 10-15 mm.

Etapas da operação de inicialização

• Modo Automático: Gire o botão do painel de controle para "Automático" e o sistema entrará no monitoramento de energia da rede elétrica estado. Ele iniciará automaticamente quando a energia da rede for interrompida (o tempo de comutação ATS após sucesso a inicialização é inferior a 10 segundos).

- Modo manual: Pressione e segure o botão “Iniciar” por 3 segundos. Quando a velocidade subir para 1500 rpm e a tensão estabilizar, feche o disjuntor de saída (preste atenção ao medidor de frequência mostrando 50±0,5Hz).

- Requisitos de carga: Após a partida, fique em marcha lenta por 3 minutos (pressão do óleo ≥0,3 MPa), aumente gradativamente a carga para 50%, e depois de funcionar por 10 minutos, pode ser aumentado para carga total.

Especificação de operação de desligamento

• Desligamento normal: Primeiro, retire a carga, deixe o motor em marcha lenta por 5 minutos (para evitar que o turboalimentador superaquecimento), pressione o botão "Stop" e feche a válvula de combustível depois que a velocidade cair para 0.

- Parada de emergência: Quando a pressão do óleo é inferior a 0,2 MPa, a temperatura da água é superior a 105 ℃ ou anormal ocorrerem ruídos, pressione imediatamente o botão vermelho de parada de emergência. Após o incidente, a falha deve ser verificada antes reiniciando.

- Desligamento de longo prazo: inicie uma vez por semana (funcione por 30 minutos), substitua o eletrólito da bateria mensalmente (se o a umidade ambiente for superior a 75%) e adicione conservantes ao tanque de combustível.

Precauções

Requisitos ambientais

• Local de instalação: A distância entre a unidade e a parede não deve ser inferior a 1,5 m, e a área de entrada de ar a entrada não deve ser inferior a 2,5㎡ para garantir a circulação de ar frio (3m³/min de volume de ar é necessário para cada kW de poder).

- Requisitos de emissão: O tubo de escape deve estar equipado com uma capa contra chuva. A inclinação da seção horizontal não deve ser inferior a 3°. A saída deve ser mantida afastada da entrada de ar (uma distância superior a 5 metros) para evitar o refluxo dos gases de escape.

- Regulamentos de Proteção contra Incêndios: A sala de informática está equipada com 2 extintores de pó seco de 8kg. A distância entre o tanque de óleo e a unidade deve ser superior a 1m. O solo deve ser tratado para evitar infiltração de óleo (é recomendado usar revestimento de resina epóxi).

Ciclo de manutenção

Aviso de segurança

É estritamente proibido abrir o guarda-corpo durante a operação. A temperatura da superfície da tampa final do gerador pode atingir 120 ℃, o que pode causar queimaduras. Antes da manutenção, o disjuntor principal deve ser desconectado e uma mensagem "Faça Placa de Not Close" pendurada. O tempo de descarga do capacitor não deve ser inferior a 5 minutos. Durante a temporada de trovoadas, o a resistência de aterramento deve ser testada para ser ≤4Ω, e a tensão operacional do pára-raios deve ser definida em 420V (tensão de linha).

Caso de aplicação

O grupo gerador de 500 kW de Kecheng tem atendido projetos importantes, como o terminal automatizado do Porto de Qingdao (a ser colocado em uso em 2023) e o sistema de alimentação de emergência do Hospital Qilu (a ser instalado em 2024). Durante o período de racionamento de energia no verão em Weifang em 2024, uma certa empresa química adotou esta unidade para garantir o operação contínua das principais linhas de produção. Forneceu energia por um total de 1.260 horas, com tempo médio médio entre falhas de 480 horas. O consumo de combustível foi reduzido em 1,2 toneladas em comparação com o da mesma marca de potência.
